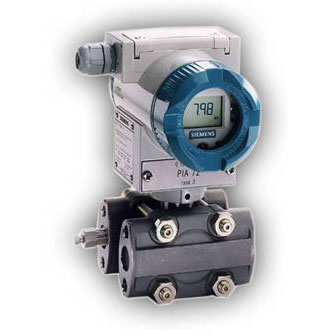

差压变送器

差压变送器
绝压变送器

绝压变送器

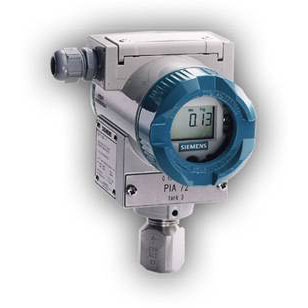

表压绝压变送器

表压绝压变送器

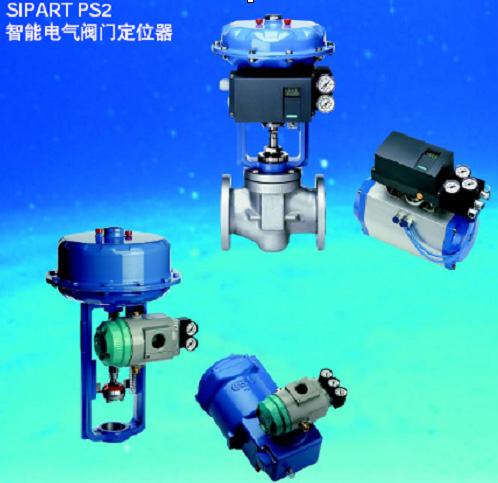

PS2智能阀门定位器

PS2智能阀门定位器

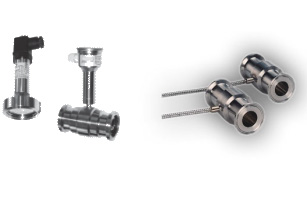

Mag5000/6000

Mag5000/60..
1212
SMSOK—8700TPE-X..


一、    概述

SMSOK—8700TPE-X5电力自动化仪表综合实训台是针对我国各类职业学校、电力类专业学校、技师学院电气和自动化专业实训大纲开发的。是主要侧重于电力系统、化工、冶金、计量等行业技能实训及考核,培养学生动手能力的实训装置。将生产过程中使用的各种一次仪表、二次仪表与热工仪表仿真/测量系统及压力仪表校验系统集成合一的专用仪表综合校验台。可以用于生产过程自动化及热工仪表自动装置的安装、维护与调试专业课实训、仪表校验技能培训,职业技能鉴定,职工专业技能培训, PLC现场过程控制实训、技能大赛实训等。



二、主要配置

1、仪表单元:

热工仪表仿真/测量系统主要包括热工校验仪、双通道直流信号源、AC0~250V可调单元、单路0~30V/2A直流可调电源(两台)、高精度频率计、无纸记录仪、气动薄膜调节阀、温度变送器、差压变送器、安全栅、数字显示仪、PID自整定调节仪、光柱显示仪、流量积算仪等。

2、压力校验单元:

压力仪表校验系统主要包括电动压力控制器(压力源)、高精度数字压力校验仪、压力模块、压力变送器测试回路等。整体结构系统采用分体式构造,宽大操作面,并保持造压系统的独立使用功能。另外,配合电脑使用,还可以通过安装组态和校验软件,让学生掌握更多软件控制和操作能力。涵盖了自动化专业、生产过程自动化专业、仪表检测、电子技术专业、热能与动力专业、化工专业、计量专业等许多专业相关科目的实训功能。

3、控制对象单元:(附图以实物为准)

3.1实训装置组成:不锈钢储水箱、电容式差压变送器、电动调节阀、离心泵进口真空表、安全回流阀、进水阀、离心泵、电接点压力表、总进水阀、转子流量计、旁路阀、双金属温度表、回水阀、三阀组、工艺水箱、电磁流量计(孔板流量计)、涡轮流量计、热电偶、热电阻、电加热器系统组成。

3.2系统配置清单

分项

明细表

设计参数

液体流量:02.5 m3/h

温度、液位、压力、流量

外形尺寸

对象部分:1800×700×2000 (长×宽×高mm)

公用工程

水:装置自带贮水箱,实训时用纯净水注满,可循环使用

电:电压AC380V,功率2kW,三相四线制(三火线一零线)。AC220 V每个实训室需配置1~2个接地点(安全地及信号地)

实训物料

净水

对象组成

水箱(圆筒:高20cm直径25cm)与贮水箱(方形60㎝×30㎝×40不锈钢材质,

带放水阀;带电加热器

循环水泵:机械密封卧式离心泵,扬程:20m,流量:5m3/h,供电:三相380

功率:1.00kW

电源设备:带漏电保护的空气开关(4P空气开关)

水泵进口管路:PVC材质, DN25,配合DN50法兰安装阀门

水泵出口管路:PVC材质,DN20,配合DN50法兰安装阀门

回流管路:PVC材质,DN25

安全泄压管路:PVC材质,DN20

管路:PVC材质,专用管路耐压测试接口

现场测控仪表

变量

检测机构

显示机构

规格型号

离心泵

进口压力

真空式压力表 量程-0.1 ~ 0MPa  1.0

压力表就地显示

YTZK-100

变换

电源箱

就地

SWP-DFY-TF2403

(3A)

水箱液位

直装式静压液位变送器(扩散硅标准型DN50  量程0 ~ 10kPa  0.5

数字显示

SWP-T20FG---S

流体温度

双金属温度表 量程0~100  1.0

温度表就地显示

WSS-100

流体流量

涡轮流量计 量程0.4~4m3/h  0.5

流量计就地显示

SWP-TUT025CA00L

离心泵

出口压力

普通压力表  (0-1.6MPA)  1.0

就地显示

YTN-100

带夹套小锅炉压力

压力变送器量程:50kPa~6MPa  0.5

就地安装

SWP-T20G---R

系统控制

气动执行器  ZMAP-16K  1.0

就地安装

ZMAP-16K

阀门定位器    ZPD   1.0

就地安装

ZPD

流体温度

热电阻Pt100量程0~100  1.0

就地安装

WZPK-10

流体温度

热电偶 K型 量程0~1000  1.0

就地安装

WRN-330

温度加热

电加热器

就地安装

220 VAC/12 kW

管路压力

电接点压力表 量程:0~0.6 MPa  1.0

就地显示

YTZ-150

工艺管路

组成

部件

材料

数量

材料

数量

材料

数量

水箱

不锈钢 20cm*25cm

1









进口管路

DN25  PVC

若干

DN20  PVC

若干





出口管路

DN20  PVC

若干

DN16  PVC

若干





PVC管接件

若干









其他

DN25  PVC法兰

6

DN25 PVC法兰

2





DN25  PVC活接

5

DN25法兰闸阀

2

DN20截止阀

2

DN25闸阀

2

DN16球阀

2

DN20安全阀

1

仪表柜立柱、横带、机螺丝

若干



线槽、端子、电线、异形管、卡头

若干



  工艺安装架

SWP-AZJ-F

  储水槽

(方形60cm×30㎝×40不锈钢材质)

  夹套水箱(带电加热器)

(圆筒:高20cm直径25cm



三、功能描述

结合工业自动化技术最新应用技术,充分考虑现代工业综合自动化技术的发展趋势,研发的既符合学校实训要求又贴近工厂实际使用的创新型实训设备。



1、         仪表及压力控制单元可实现的实训功能特点:

1.1 实验项目及内容多样。实训设备可实现对工业现场常用的自动化仪表组成的认知,包括压力、温度、流量、液位等的认识、连接、使用、故障排除等知识的实训考核;系统设置了一些开放性的实训项目,在常用的四大热工参数的传感器检测手段上,选用了现场中常用的传感器及变送器,使学员对常用传感器的工作原理有一个详细的认识过程,另外增加了执行机构(包括:气动、电动执行机构),使参数变得可控,可以使用学员进行仪表的测量、控制技能类实训,使实训装置不仅具有良好的技能实训功能,同样具有更高的仪表调试技能训练。

1.2实验设备包括显示、控制、操作、执行、变送、测量、安全及报警等多种类仪表,加装PLC组态控制软件,可完成对生产过程自动化系统中简单控制系统的组成及认识及使用操作实验的实训任务。实现对各种工况的模拟控制操作;

1.3仪表专业学生掌握一般压力表、数字压力表、差压变送器、压力温度变送器、热电偶、热电阻、压力传感器等仪表的校验检定知识和校验软件应用操作技能。增加更多就业机会;

1.4操作灵活与开放性:各类信号源、仪表无固定线路连接,实验中根据实验项目、目的,按实际要求选用、连接。各种仪表布局情景化,各类信号源、仪表均由端子排引线,实验中通过端子接线形式构建所需装置、线路及信号回路,可随时设置故障点,培训学生的动手操作和排故能力。

2、控制对象部分功能及实训目的:

2.1可根据要求,在工艺控制对象上由水箱(加热圆筒)、储水箱、各类检测装置、传感器、变送器、执行器及水路动力系统组成温度、压力、流量、液位四大参数控制系统,并可完成仪表选型、仪表调校、回路测试、系统联校、运行调试、交工验收等。

2.2通过在控制对象上进行实践操作,可以提高典型生产过程自动控制系统集成及策略组态、投运、调试、运行、维护、故障处理和现场管理能力。

23学会选用合适的仪表型号和规格进行现场检测及标定,学会四大参数仪表的选择、标定及计量检定方法,进以掌握相关自动化仪器仪表的计量检定规程,扩大就业渠道。

2.4考察学员对化工流程性工艺和管道图的识图、仪表自动化系统搭建、系统开车、试运行及检修等过程;

2.5了解工艺和管道上传感器、变送器、控制阀(调节阀)、管道阀、管路以及动力系统等一系列过程装置进行安装、调试和验收。

2.6掌握仪表自动化系统及离心泵的结构特性,掌握过程装置的安装与操作方法;

2.7学会化工系统的安装与运行,锻炼他们的识图、管道的拆装及与连接件的搭配、基本传感器、变送器、控制阀(调节阀)的连线、仪表参数的整定等能力;

2.8考察学员全面分析系统、辨别正误、动手操作与仪表自动化系统维护及团队协作等能力;

2.9调试实际工业现场常用的自动化仪表,并对传感器及仪表进行有针对性的解析。

SMSOK-MCU 单片机实训..
本实验装置由实验屏、CPU单元模块、电源模块、实验单元模块等组成。可完成数据传输、加法运算、逻辑运算等基本实验;循环灯控制、数码显示、I/O扩展、RAM扩展、键盘等基本接口实验;RS-485、RS-232、I2C总线等通信实验。

培训技术及适用范围

可作为各类学校学生参加电子设计竞赛的基础培训平台使用。
SMSOK-2000B2 过程..
过程控制教学装置是根据自动化及相关专业的教学需要,将连续性工业生产过程中常见的容器、管路、泵、阀门等设备微缩、集中,配合自动测量、控制装置实现对典型的物理参数(液位、流量、压力、温度)进行测量、显示和自动控制。
    过程控制教学装置分单容、双容二个系列产品,每个系列的各种型号装置之间结构上的主要区别为:工艺设备的材质不同(铝塑管管路与普通钢板容器、不锈钢管路与不锈钢容器);被控参数不同(液位、流量、压力、温度);调节阀的类型不同(气动、电动);泵的类型不同(普通、变频调速)。用户可根据专业需要、课程设置、实验室规模和资金等情况灵活选配。

培训技术及适用范围

适合大中专等各类学校自动化及相关专业教学实验、技能培训、课程设计、毕业设计和教学研究等。
SMSOK—BT2 变流、交直..
该实验装置由实验屏、电源箱、实验桌、工具箱、实验单元板、整流变压器、电抗器、三相异步电动机、直流电动机-直流发电机-测速发电机机组等组成。

培训技术及适用范围

变流、直流调速实验项目:单结晶体管触发电路实验,同步信号为正弦波触发电路实验,同步信号为锯齿波触发电路实验,集成触发电路实验,晶体管有源逆变电路实验,单相、三相交流调压实验,GTR单相并联逆变电路实验,KC08(KJ008)过零触发电路实验,,IGBT直流斩波电路实验,单相、三相可控整流电路实验,P/PI/PID调节器的特性测定,不可逆单闭环有静压调速系统,不可逆双闭环无静压调速系统,逻辑选触无环流可逆调速系统,不可逆弱磁调速系统,可控环流可逆调速系统,错位选触无环流可逆调速系统,单片微机控制的不可逆调速系统,逻辑无环流可逆弱磁调速系统。
    交流变频调速实验项目:设置频率范围,上升/下降时间的确定,自控改为外控,可调频率与V/F线,最大输出电压与低速转矩,多机速运行频率设置,闭环变频调速系统。
    该实验装置可作为大中专各类院校电专业的实验装置,适用于变流技术、自控系统等课程,是电力电子技术、交直流调速系统的综合实验训练装置。
SMSOK—DSC32 直流调..
该控制柜主电路采用晶闸管(20A/800V)三相全控桥或三相半控桥带续流二极管的连接方式。该装置具有缺相保护、过电流保护等多种保护功能。

培训技术及适用范围

该装置涉及数字电视、模拟电路、晶闸管整流电路、继电控制电路、自动控制系统、运动控制、电机拖动等方面综合技术,适用于大中专等各类学校进行技能培训,是维修电工高级工、技师培训的经典设备,曾作为全国技能大赛维修电工指定比赛设备。
SMSOK-2000E2 组合..
组合式多层电梯模型主要由电气和机械两部分组成。
    该电梯模型的楼层数为6 层,分上下两个单元,分别由2台PLC控制,上单元控制3-5层的电气动作,下单元控制-1-2层的电气动作,两个单元通过工业控制网络构成一个系统。电梯轿厢可上下运行,轿厢门具有开与关的功能。轿厢内设有上行减速信号,下行减速信号,开、关门限位信号等。轿厢内选信号为触摸屏软开关信号。

培训技术及适用范围
    该模型可培养学生掌握变频器的参数设定及其应用,PLC的编程及程序调试,楼层位置调整定位,PWM控制变频调速,计算机组态监控,旋转编码器定位,触摸屏编程,触摸屏与PLC的通讯,2台PLC之间联网等技术。
    适合各类学校学生用来完成毕业设计,也可作为研究生学位课的科研项目,以及维修电工高级工、技师的培训等。
SMSOK-3000C 组合式..
 该装置由2台TVT-2000E2组合式多层电梯模型和工业控制网络(网络结构为2层)组成。TVT-2000E2组合式多层电梯的楼层数为6 层,其电气部分由三相永磁低速同步电动机、变频器、传感器、2台PLC、旋转编码器、触摸屏等组成,机械部分由可拆卸框架、导轨、轿厢、配重及弹簧缓冲器组成。该电梯模型电气控制难度与实际电梯相同,是较复杂的、融合多种控制技术的被控对象。

培训技术及适用范围
    适合大学生毕业设计和课程设计,也可作为研究生学位课的科研项目,可完成变频调速,PLC编程,传感器检测,触摸屏技术,单层、多层网络组建技术,高级程序语言编程,上位机监控等方面的综合训练。该装置还可作为技师培训设备使用。

SMSOK-ME-1 小型升降..

    该电梯的楼层数位5层,由曳引系统、导向系统、层门系统、轿厢系统、重量平衡系统、电力拖动系统、电气控制系统、安全保护系统等组成。该装置为真实小型升降电梯,电气控制和机械结构与实际电梯一致,具有故障设置功能,可完成电梯的安装,检修,调试等实训项目。

培训技术及适用范围
    该装置是将PLC编程、网络控制、变频调速、传感器应用、位置控制、复杂开关量控制、时序逻辑控制、模拟量控制、触摸屏控制有机结合成一体的教学装置,适合于自动控制、机电一体化、楼宇自动化等专业的相关实训课程,可用作电梯控制程序教学、电梯安装检修、电梯操作演示使用。
SMSOK-2000W2 工业..
 该系统由TVT-2000A2自动化仓储群控系统和TVT-ICNT工业控制网络实训台组成,其中TVT-2000A2自动化仓储群控系统包含2台S7-200PLC及PROFIBUS-DP总线模块,工业控制网络实训台由西门子S7-300(CPU313C-2DP)主机模块、TP177A触摸屏模块、控制调试单元模块等组成。该系统通过在工业控制网络实训台对网络进行设置、操作、编程、来完成货物的自动出库、入库、移库等功能。
    该系统采用工业型设计,可兼容不同厂家(松下、西门子、三菱、欧姆龙等)PLC及触摸屏。

培训技术及适用范围
    该系统融合了PROFIBUS总线技术、PPI通讯技术等现代工业网络控制技术。既可作为维修电工技师、高级技师在工业控制网络技术方面的考核设备,也适合作为大学生毕业设计、研究生学位课的科研项目使用。
